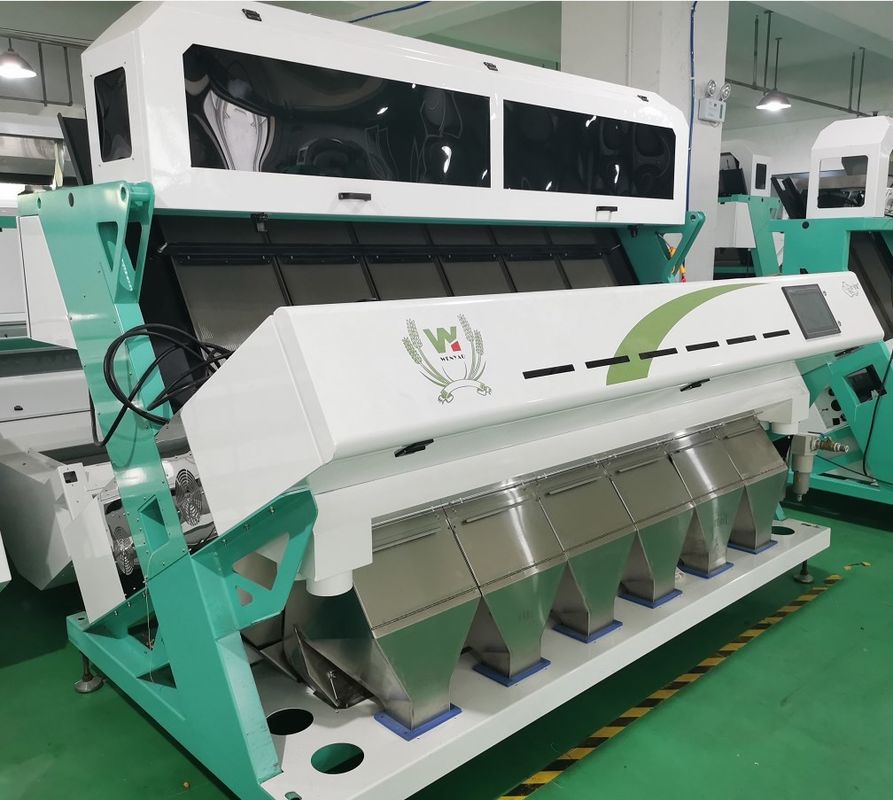

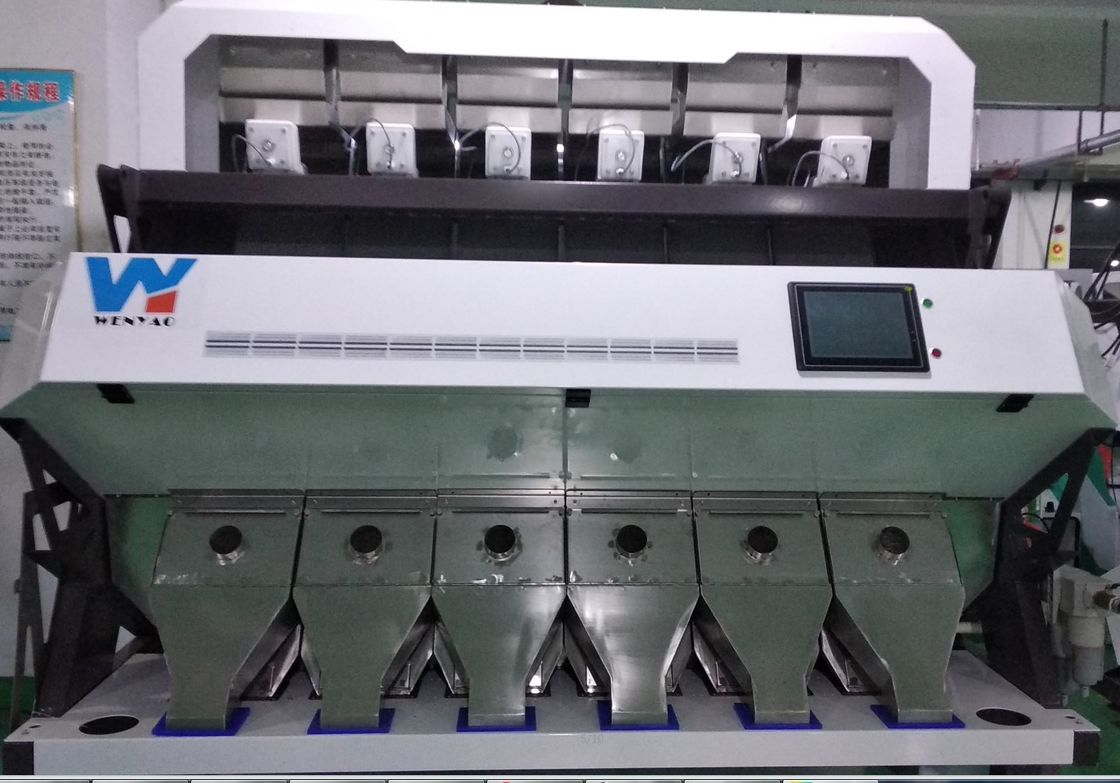

金属のイジェクターのピーナッツ機械、CCDのカメラ ピーナツ色の選別機

CCDのカラー カメラ ピーナツ分類機械が付いているピーナッツ色の選別機機械

働き主義

色の選別機の主要なコンポーネントは送り込みホッパー、振動の送り装置、シュート、光源、背景の版、CCDレンズ、出口のホッパー、ノズル、空気圧縮機、空気タンクおよびフィルターである。

供給システム

それは送り込みホッパー、振動の送り装置およびシュートから成っている。原料は送り込みホッパーから振動の送り装置に、そして自動的におよびシュートによって加速の後の一定した速度の検出地帯への落下振動および指導のメカニズムによって一連の連続的な現在のラインに整理されるために入る。材料がはっきり分類のキャビネットにあることを確認するため。供給システムはまた原料の提供の機能に加えて色分類機械の容量を制御する。送り込みホッパーのフロー制御の版および振動ホッパーの振動量の調節によるTは、単位時間ごとの色の選別機の出力の制御実現することができる。

光電子工学システム

光電子工学システムはLEDの光源、背景の版、CCDレンズおよび関連の補助装置で主に構成される色分類機械の中心の部品である。光源はテストされる材料および背景の版の安定した均一照明を提供する。CCDレンズは検出区域の電気的信号に測定されるべき材料の反射光を変える。背景の版は電子制御システムに基準信号を提供する。

システムの分類

分類システムはキャビネット、ノズル、空輸補給の分類のような付属品から成っている。ノズルは実験的にノズルのノズルの間隔そして数が色の選別機の正確さに影響を与えるキー ファクタの1つであること証明された。

クリーニング システム

クリーニング システムはシリンダー、ガラス・クリーニングのブラシおよび他の部品から成っている。ある項目がプロセスを分類する色の間にガラスに付着するかもしれない他の不純物および塵と来るので。塵および不純物が窓ガラスに付せば、光電子工学システムは正確さおよび持ち越しの比率を分類する色に影響を与える偽の検出のような鎖鎖問題を起こすかもしれない。

オペレーティング システム

大画面の広角のタッチ画面が顧客のためのモードを分類する多数色を前もって調整するのに使用されている。そして調節を達成すること便利で、速い材料の特定の状態に従って友好的な人間-機械インタフェースを、確立しなさい。

色の選別機の仕事の主義:

材料への働き主義CCD色の選別機CCDのデジタル カメラは採用された信号の獲得である。材料の価値を越えて除去するために、比較を扱う、集められた信号分析しなさい。
示されている色の選択過程:

仕事、バイブレーターの行為の下の材料の送り込みホッパーの色の選別機は材料に不適当な材料または不純物があることが各シュート、テストの材料の所在のCCD信号の均一配分である、ホッパーの不完全な商品を吹くことを、起動のイジェクター分れば。（上で図表の働くプロセスのためにだけ、実際の材料は勝つ。）

色の分類の例:
